Manometer

Deze info is opgemaakt volgens de richtlijnen terug te vinden in de Brevet Opleiding BO1 en afbeeldingen afkomstig van Dräger website.

Brandweerkadet Module 2 Individuele bescherming p. 35 - p. 90 - Brevet Opleiding BO1

Doelstelling:

  • De kandidaat kan de manometer en het fluitsignaal nader verklaren.

Dräger Bodyguard

Elk persluchttoestel moet voorzien zijn van een manometer, die met een hogedrukslang op het hogedrukgedeelte van de drukregelaar aangesloten is. Afhankelijk van het merk en van het type toestel kan deze aansluiting direct dan wel indirect (met slang) zijn. De meeste manometers hebben
fluorescerende wijzerplaten en aanwijsnaalden zodat de manometer ook in het donker kan afgelezen worden.

De functie van de manometer is drievoudig:

  • het aanwijzen van de druk in de drukhouder:

De druk is afleesbaar bij een geopende afsluiter. Aan de hand van de aangegeven druk weet men wat de resterende werktijd is en wanneer men
moet terugtrekken.

  • een controle van de dichtheid van het hogedrukgedeelte:

Door de afsluiter van de drukhouder even te openen en meteen weer te sluiten, wordt het persluchttoestel op druk gebracht. Nu kan de dichtheid van het hogedrukgedeelte gemeten worden. Wanneer het toestel een lekkage vertoont of wanneer het ventiel in de drukregelaar onvoldoende sluit, zal de druk die de manometer aangeeft, dalen. Een terugval van de druk met maximaal 10 bar is tolereerbaar.

  • controle van de werking van het reservedruksignaal:

Op de manometer is eveneens af te lezen wanneer het waarschuwingssignaal in werking treedt. Dit gebeurt wanneer het toestel via de longenautomaat langzaam drukloos wordt gemaakt. Het fluitsignaal werkt vanaf 60 bar. Om te testen moet men de lucht langzaam laten ontsnappen.

Deze drie testen moeten bij de dagelijkse, wekelijkse controle en bij het wisselen van de drukhouder uitgevoerd worden. Wanneer één van de testen negatief uitvalt, moet het toestel buiten gebruik worden gesteld.

Akoestisch signaal
Het akoestisch signaal wordt gegeven door een fluitsysteem. De geluidssterkte moet, gemeten bij het oor en gedurende ten minste 15 seconden ononderbroken, minimaal 90 dbA bedragen. Het fluitsignaal is tegenwoordig geïntegreerd in de ontspanner en wordt middendruk gevoed. Deze
fluitsignalen hangen dicht bij het oor van de persluchtdrager en zijn heel stabiel tot een restdruk van 10 bar in de drukhouder.

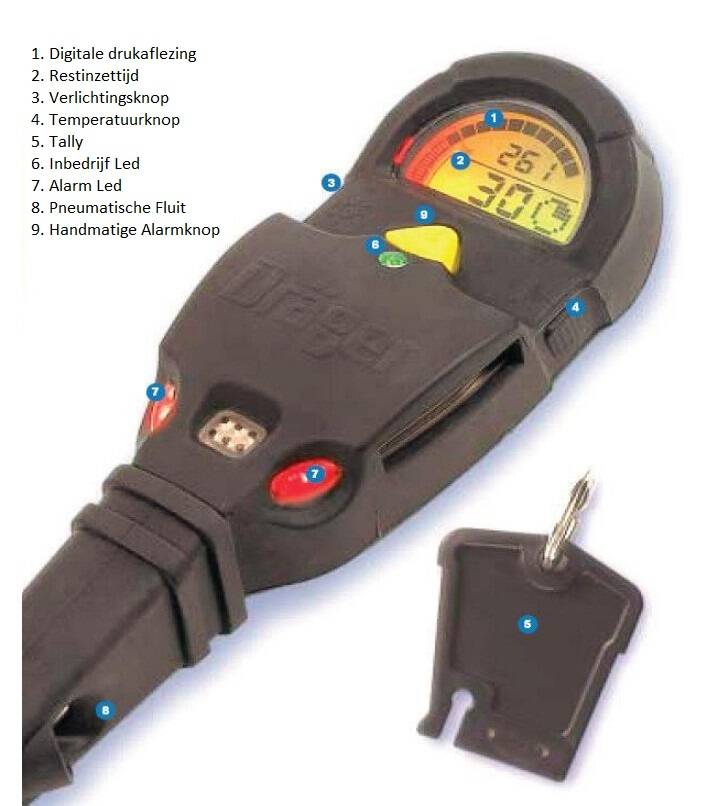

Werking Bodyguard

  • Wanneer cilinderafsluiter geopend wordt start de bodyguard op en wordt er een zelftest uitgevoerd (beepgeluid).
  • Wanneer de groene LED pinkt is het toestel operationeel.
  • Een X icoon met foutcode op display = toestel niet gebruiken.

Toestel binnen brengen in ademluchtlabo voor controle.

  • Continue weergave van restdruk digitaal en analoog
  • Onderaan display weergave van de resttijd tot fluitsignaal.

= TTW Time To Whistle.

  • Linker knop verlichting display
  • Linker en rechter knop tegelijkertijd indrukken = uitschakelen bodyguard.

Bewegingssensor:

  • Tallysleutel geplaatst = bewegingssensor modus NIET actief

Paniekknop/Noodsignaal:

  • Tallysleutel geplaatst = Paniekknop werkt wel
  • Activeren door op gele knop drukken (2 blauwe en 2 rode LED’s gaan beurtelings aan).
  • Alarm uitzetten : tegelijkertijd op linker en rechter knop drukken gedurende 5 sec.

Batterijalarm:

  • Na 365 uren bij gemiddeld gebruik.

  • Batterijpack wordt niet open gemaakt!

  • Draagstel binnen brengen in het ademluchtlabo, voorzien van enige info zoals defect: Batterijalarm.

Waarschuwingen:

Halve fles waarschuwing + bijkomende waarschuwing

  • Bij bereiken van 175 bar en 125 bar restdruk : weergave van 2 langgerekte tonen + oplichten display
  • Deze activering gebeurt enkel op 175 bar en 125 bar.
  • Is te programmeren via software.
  • Dit is geen alarm, gewoon een melding.

Fluitsignaal:

  • Bij het bereiken van de vooraf ingestelde waarde (56bar) wordt het systeem geactiveerd.
  • Fluitsignaal moet afgaan tussen de 50 en 60 bar.
  • Aflezing op display van de restdruk.
  • Knipperen van LED’s op het front van de bodyguard. Het gebied binnen de curve op het display zal ‘rood’ knipperen.
  • Zowel elektronisch als mechanisch fluitsignaal.
  • Mechanisch fluitsignaal blijft werken ook bij lege batterij

Werking Bewegingssensor - Tally sleutel is verwijderd:

  • Tally sleutel verwijderen.

  • Leg bodyguard eenheid neer (beweeg het instrument niet).

  • Na 21 - 25 seconden = Vooralarm

  • Vooralarm uitzetten door bodyguard te bewegen.

  • Na 10 seconden in vooralarm = Hoofdalarm (hoog herhaald alarm)

    (2 blauwe en 2 rode LED’s gaan beurtelings aan)

  • Alarm uitzetten: tegelijkertijd op linker en rechter knop drukken gedurende 5 sec.

Uitschakelen bodyguard:

  • Draagstel drukloos maken.

  • Tallysleutel plaatsen in rechter gleuf bodyguard.

  • Bodyguard gaat automatisch uit na 4 minuten, maximum 30 minuten.

  • Voorkeur manueel uitschakelen: linkse en rechtse knop te gelijkertijd indrukken gedurende 5 sec. (batterijbesparing)
